XX-TA050.420

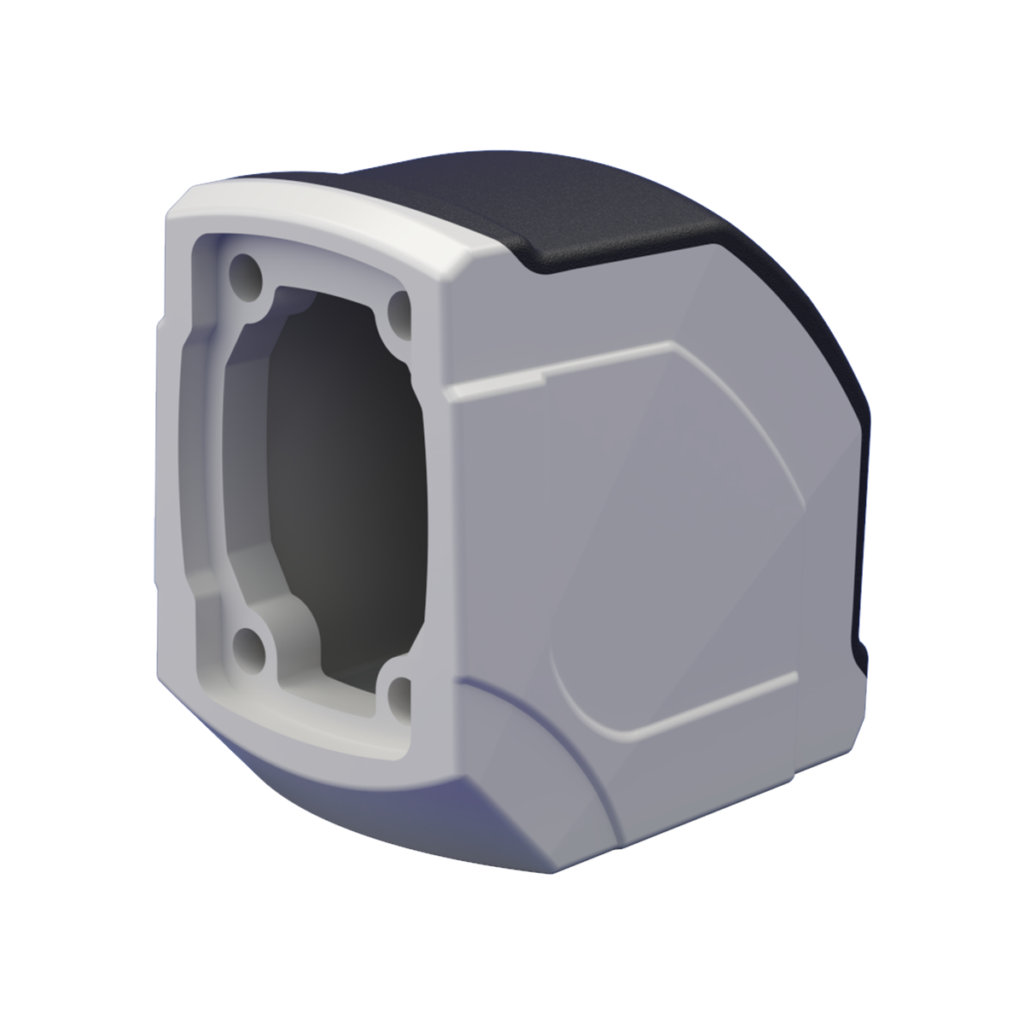

XX-TA050.420 Winkelstück 90° ist ein festes Eckmodul, das die Tragarme in horizontaler und vertikaler Achse verbindet. Aufgrund seiner konstruktiven Merkmale und Einsatzbedingungen kann dieses Produkt für Panels mit leichten Lasten verwendet werden, die in kurzer Entfernung positioniert sind und keine Kompatibilitätsprobleme aufweisen.

Gewicht

500 gr.

Material

Aluminium 6000

Farbe

RAL7035

Verpackungsabmessungen

130x120x80 mm

HS-Code

7606.99.90.19

Gewährleistung

5 Jahre

CAD-/STEP-Download

TECHNISCHES DATENBLATT

Zusätzliche Informationen

Materialzusammensetzung

Aluminium 6000

Abmessungen

130x120x80 mm

Betriebsgewicht

500 gr.

Haupteinsatzgebiet

Maschinenbau / Automatisierung / HMI-Bedienstationen

Betriebstemperatur

–40°C to +70°C

Schutzart

–IP65 (DIN EN 60529)

Erdung

Ja, integrierte Lösung

RoHS-Konformität

RoHS EU-Richtlinie 2011/65/EU

REACH-Konformität

REACH-Verordnung 1907/2006/EG

Zertifizierung

IEC 60529; (EG) Nr. 765/2008; (EU) 2023/956

Nennspannung

Mechanisch (nicht der elektrischen Zertifizierung unterliegend)

Häufig gestellte Fragen

Tragarmsysteme sind dafür ausgelegt, HMI-Panels, Bedienschnittstellen, Tastaturen und Steuergeräte sicher zu montieren und zu positionieren. Sie ermöglichen eine ergonomische Bedienung, flexible Bewegung und stabile Positionierung in industriellen Umgebungen.

Welche Gewichtslasten können die verschiedenen Serien bewältigen?
TA050-Serie: Bis zu ~50 kg TA080-Serie: Bis zu ~80 kg
TA130-Serie: Bis zu ~130 kg Lastüberprüfung auf
Anfrage verfügbar.

Ja. Alle XINDUX-Tragarmsysteme und -Panels sind IP65-zertifiziert, einschließlich Verbindungen und Kupplungen.

Ja. Unsere Arme nutzen ein vollständig kabelfreies Erdungssystem über integrierte Erdungsschrauben in Panel-Kupplungen und Wandhalterungen. Dadurch entfallen interne Erdungsdrähte und die Montage wird vereinfacht.

Obere Montage (vertikale Zuführung von oben)
Untere Montage (vertikale Zuführung von unten)
Seitliche Montage
Standfüße / Kiosk-Systeme

Standardlängen: 250 / 500 / 750 / 1000 / 1250 / 1500 / 2000 mm Kundenspezifisch bis zu 4 Metern möglich.

Wir konstruieren kundenspezifische Gehäuse, Tastaturen, Joystick-Platten und Branding-Module.

Aluminium 6000

Standard RAL7035. Optional RAL9005 oder jedes RAL auf Anfrage.

STEP- + 2D-Zeichnungen verfügbar, einschließlich vereinfachter Multibody-STEP-Dateien.

Erhältlich als vormontierte Einheit, als Teilbausätze oder als Einzelkomponenten.

Lagerbestand: 1 Woche – Sonderanfertigung/Montage: 2–4 Wochen – Sonderpanels: 4–6 Wochen

Maschinenbau, Automatisierung, Verpackung, CNC, Medizintechnik, Reinraum, Energie, Prozessindustrie.

Dämpfungsprofile, verstärkte Verbindungen, Gummilager, Stabilisierungsoptionen.

Panelgewicht, Reichweite, Montage, Mobilität, Umgebung. Wir unterstützen Sie bei der vollständigen Auslegung.
