XX-TA050.610

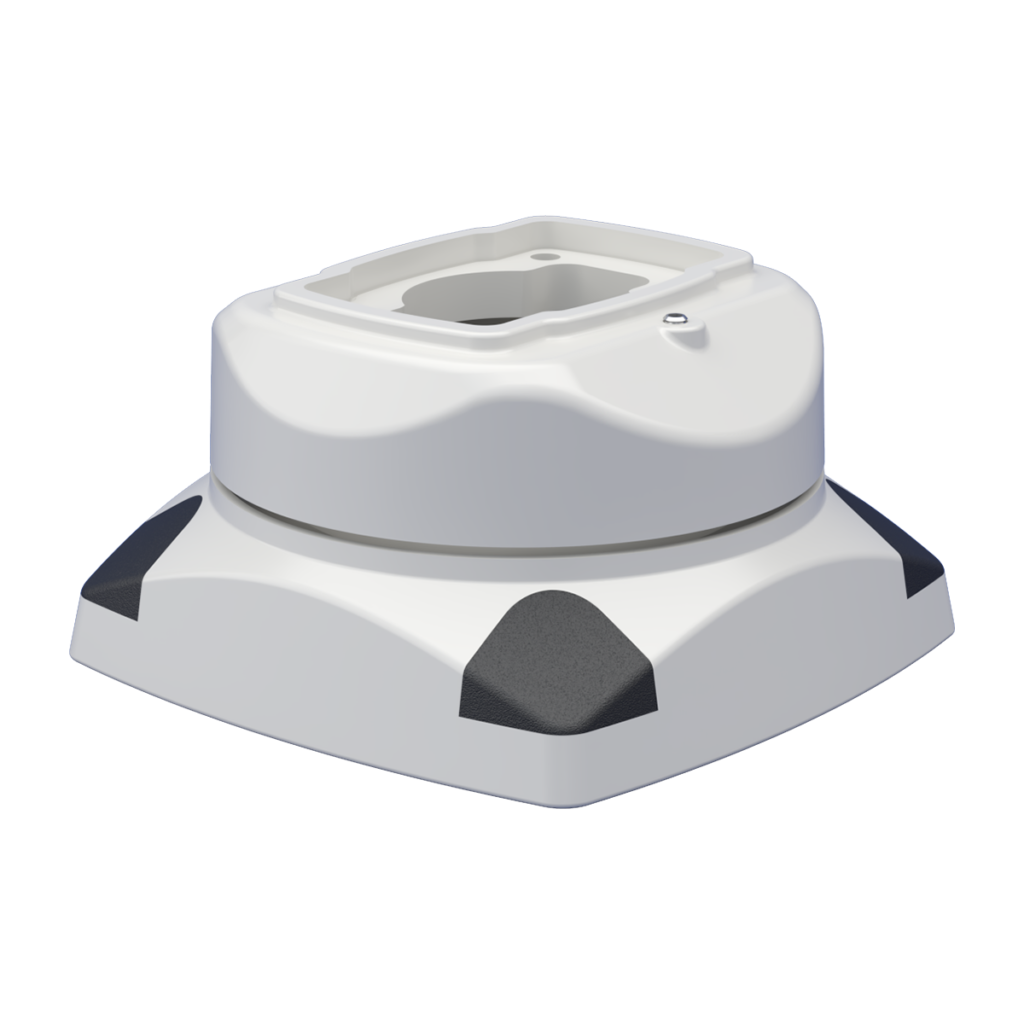

XX-TA050.610 Standkupplung drehbar, vertikaler Auslass bietet eine Drehbewegung von 315° nach rechts und links. Es ist für Konfigurationen mit geringen Lasten ausgelegt und kann auch als „fester Kiosk“ dienen.
Gewicht
1600 gr.
Material
Aluminium 6000
Farbe
RAL7035
Verpackungsabmessungen
140x130x110 mm
HS-Code
7606.99.90.19
Gewährleistung
5 Jahre
TECHNISCHES DATENBLATT Zusätzliche Informationen
Materialzusammensetzung
Aluminium 6000
Abmessungen
140x130x110 mm
Betriebsgewicht
1600 gr.
Haupteinsatzgebiet
Maschinenbau / Automatisierung / HMI-Bedienstationen
Betriebstemperatur
–40°C to +70°C
Schutzart
–IP65 (DIN EN 60529)
Erdung
Ja, integrierte Lösung
RoHS-Konformität
RoHS EU-Richtlinie 2011/65/EU
REACH-Konformität
REACH-Verordnung 1907/2006/EG
Zertifizierung
IEC 60529; (EG) Nr. 765/2008; (EU) 2023/956
Nennspannung
Mechanisch (nicht der elektrischen Zertifizierung unterliegend)
Häufig gestellte Fragen
Tragarmsysteme sind dafür ausgelegt, HMI-Panels, Bedienschnittstellen,
Tastaturen und Steuergeräte sicher zu montieren und zu positionieren. Sie ermöglichen eine ergonomische Bedienung, flexible Bewegung und stabile
Positionierung in industriellen Umgebungen.
Welche Gewichtslasten können die verschiedenen Serien bewältigen?
TA050-Serie: Bis zu ~50 kg TA080-Serie: Bis zu ~80 kg
TA130-Serie: Bis zu ~130 kg Lastüberprüfung auf
Anfrage verfügbar.
TA050-Serie: Bis zu ~50 kg TA080-Serie: Bis zu ~80 kg
TA130-Serie: Bis zu ~130 kg Lastüberprüfung auf
Anfrage verfügbar.
Ja. Alle XINDUX-Tragarmsysteme und -Panels sind IP65-zertifiziert, einschließlich Verbindungen und Kupplungen.
Ja. Unsere Arme nutzen ein vollständig kabelfreies Erdungssystem über integrierte Erdungsschrauben in Panel-Kupplungen und Wandhalterungen. Dadurch entfallen interne Erdungsdrähte und die Montage wird vereinfacht.
Obere Montage (vertikale Zuführung von oben)
Untere Montage (vertikale Zuführung von unten)
Seitliche Montage
Standfüße / Kiosk-Systeme
Untere Montage (vertikale Zuführung von unten)
Seitliche Montage
Standfüße / Kiosk-Systeme
Standardlängen: 250 / 500 / 750 / 1000 / 1250 / 1500 / 2000 mm
Kundenspezifisch bis zu 4 Metern möglich.
Wir konstruieren kundenspezifische Gehäuse, Tastaturen, Joystick-Platten und Branding-Module.
Aluminium 6000
Standard RAL7035. Optional RAL9005 oder jedes RAL auf Anfrage.
STEP- + 2D-Zeichnungen verfügbar, einschließlich vereinfachter Multibody-STEP-Dateien.
Erhältlich als vormontierte Einheit, als Teilbausätze oder als Einzelkomponenten.
Lagerbestand: 1 Woche – Sonderanfertigung/Montage: 2–4 Wochen – Sonderpanels: 4–6 Wochen
Maschinenbau, Automatisierung, Verpackung, CNC, Medizintechnik, Reinraum, Energie, Prozessindustrie.
Dämpfungsprofile, verstärkte Verbindungen, Gummilager, Stabilisierungsoptionen.
Panelgewicht, Reichweite, Montage, Mobilität, Umgebung. Wir unterstützen Sie bei der vollständigen Auslegung.
