XX-TA130.400

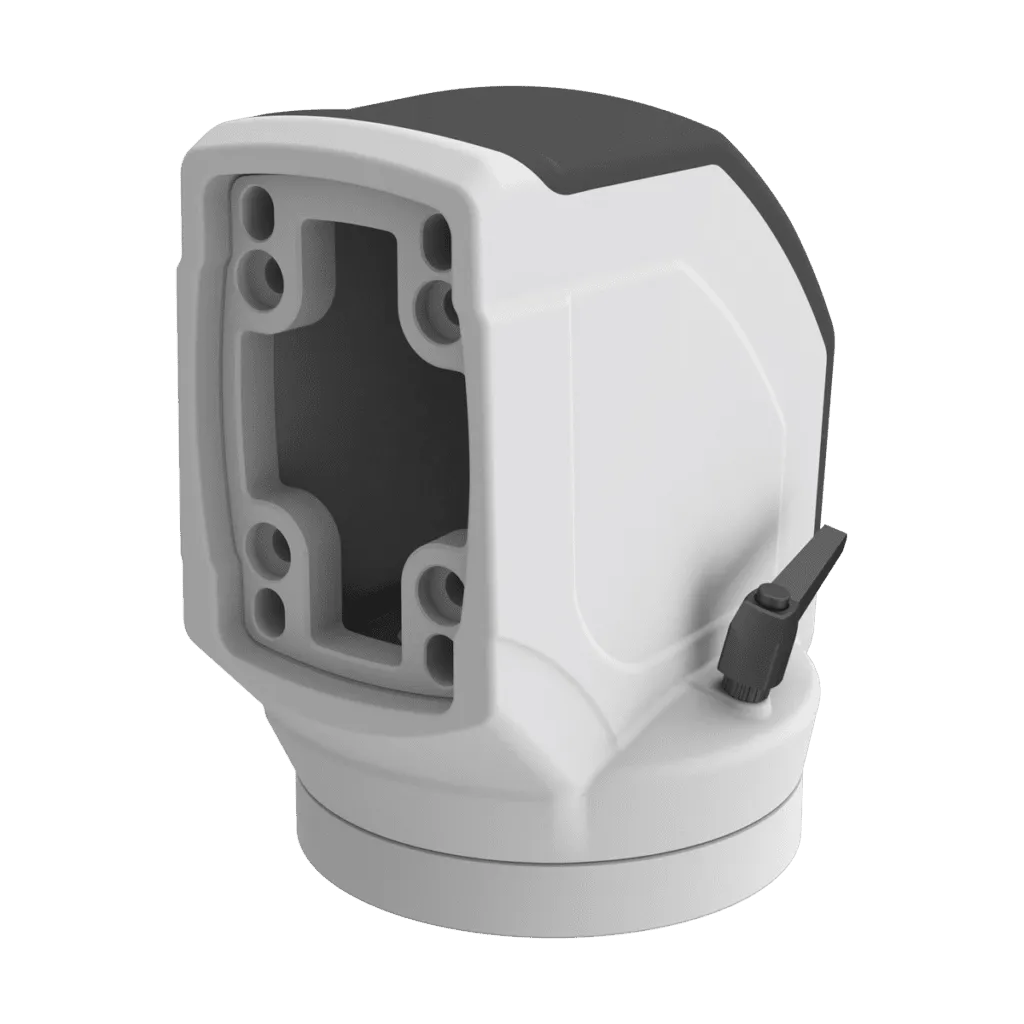

XX-TA130.400 Winkelkupplung Panel drehbar 90° eignet sich für ein Bedienpanel, das direkt nach einer 90°-Winkeleckbiegung positioniert werden muss. Der Drehwinkel beträgt insgesamt 315°. Die Fähigkeit, sich um sich selbst zu drehen, bietet dem Bediener Flexibilität, das Panel in eine gewünschte Position zu bringen. XX-TA130.400 ist ein ideales Produkt, das für Paneltypen mit größerer Tiefe verwendet wird.

Gewicht

3000 gr.

Material

Aluminium 6000

Farbe

7035 /7016

Verpackungsabmessungen

180x150x210 mm

HS-Code

7606.99.90.19

Gewährleistung

5 Jahre

CAD-/STEP-Download

TECHNISCHES DATENBLATT

Zusätzliche Informationen

Materialzusammensetzung

Aluminium 6000

Abmessungen

180x150x210 mm

Betriebsgewicht

3000 gr.

Haupteinsatzgebiet

Maschinenbau / Automatisierung / HMI-Bedienstationen

Betriebstemperatur

–40°C to +70°C

Schutzart

–IP65 (DIN EN 60529)

Erdung

Ja, integrierte Lösung

RoHS-Konformität

RoHS EU-Richtlinie 2011/65/EU

REACH-Konformität

REACH-Verordnung 1907/2006/EG

Zertifizierung

IEC 60529; (EG) Nr. 765/2008; (EU) 2023/956

Nennspannung

Mechanisch (nicht der elektrischen Zertifizierung unterliegend)

Häufig gestellte Fragen

Tragarmsysteme sind dafür ausgelegt, HMI-Panels, Bedienschnittstellen, Tastaturen und Steuergeräte sicher zu montieren und zu positionieren. Sie ermöglichen eine ergonomische Bedienung, flexible Bewegung und stabile Positionierung in industriellen Umgebungen.

Welche Gewichtslasten können die verschiedenen Serien bewältigen?
TA050-Serie: Bis zu ~50 kg TA080-Serie: Bis zu ~80 kg
TA130-Serie: Bis zu ~130 kg Lastüberprüfung auf
Anfrage verfügbar.

Ja. Alle XINDUX-Tragarmsysteme und -Panels sind IP65-zertifiziert, einschließlich Verbindungen und Kupplungen.

Ja. Unsere Arme nutzen ein vollständig kabelfreies Erdungssystem über integrierte Erdungsschrauben in Panel-Kupplungen und Wandhalterungen. Dadurch entfallen interne Erdungsdrähte und die Montage wird vereinfacht.

Obere Montage (vertikale Zuführung von oben)
Untere Montage (vertikale Zuführung von unten)
Seitliche Montage
Standfüße / Kiosk-Systeme

Standardlängen: 250 / 500 / 750 / 1000 / 1250 / 1500 / 2000 mm Kundenspezifisch bis zu 4 Metern möglich.

Wir konstruieren kundenspezifische Gehäuse, Tastaturen, Joystick-Platten und Branding-Module.

Aluminium 6000

Standard RAL7035. Optional RAL9005 oder jedes RAL auf Anfrage.

STEP- + 2D-Zeichnungen verfügbar, einschließlich vereinfachter Multibody-STEP-Dateien.

Erhältlich als vormontierte Einheit, als Teilbausätze oder als Einzelkomponenten.

Lagerbestand: 1 Woche – Sonderanfertigung/Montage: 2–4 Wochen – Sonderpanels: 4–6 Wochen

Maschinenbau, Automatisierung, Verpackung, CNC, Medizintechnik, Reinraum, Energie, Prozessindustrie.

Dämpfungsprofile, verstärkte Verbindungen, Gummilager, Stabilisierungsoptionen.

Panelgewicht, Reichweite, Montage, Mobilität, Umgebung. Wir unterstützen Sie bei der vollständigen Auslegung.
