XX-TA130.820

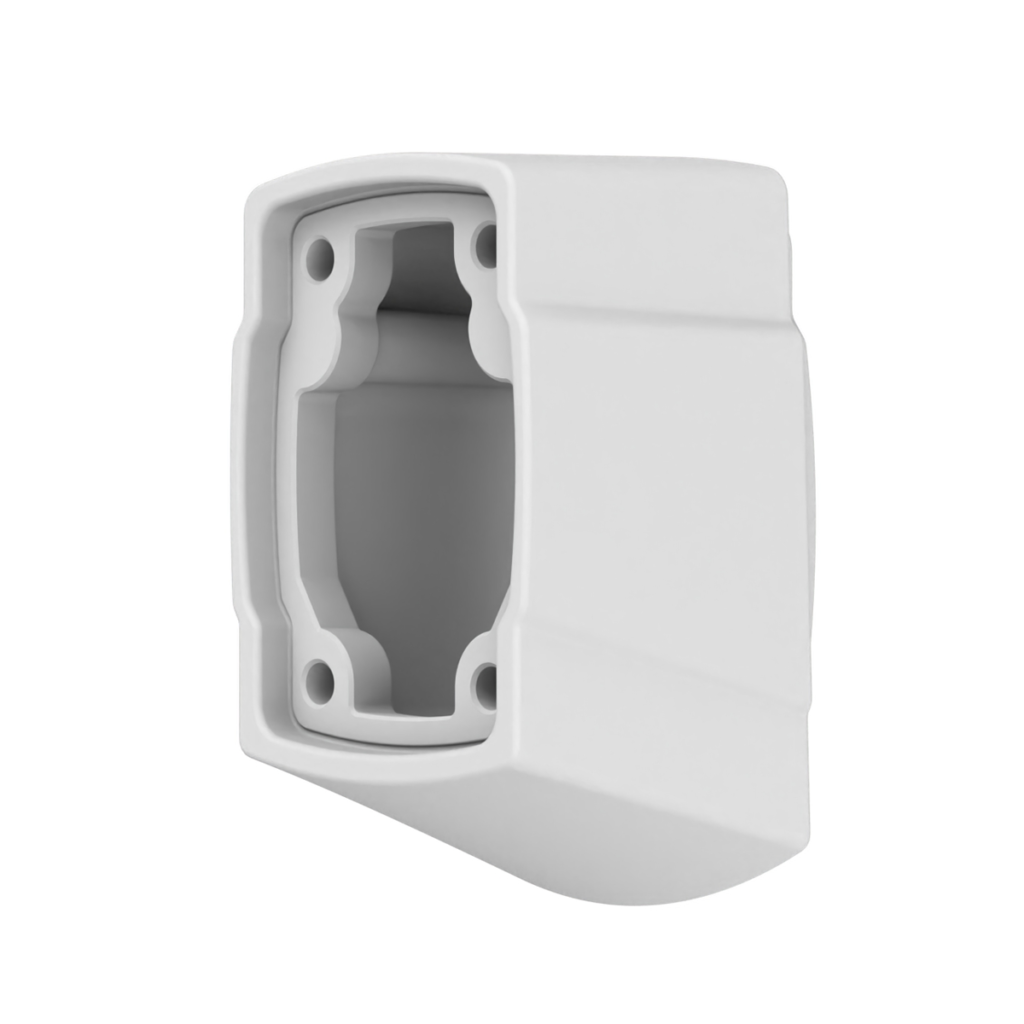

Der Reduzieradapter XX-TA130-080 dient der sicheren Verbindung zwischen ARM130 und ARM080. Er ist für Konfigurationen mit hohen Lasten ausgelegt. Die Konfigurationen mit diesem Produkt verhindern Vibrationen und Durchhängen infolge hoher Lasten. Dieser Tragarm-Adapter kann horizontal oder vertikal eingesetzt werden.

Gewicht

570 gr.

Material

Aluminium 6000

Farbe

7035

Verpackungsabmessungen

160x100x70 mm

HS-Code

7606.99.90.19

Gewährleistung

5 Jahre

TECHNISCHES DATENBLATT

Zusätzliche Informationen

Materialzusammensetzung

Aluminium 6000

Abmessungen

160x100x70 mm

Betriebsgewicht

570 gr.

Haupteinsatzgebiet

Maschinenbau / Automatisierung / HMI-Bedienstationen

Betriebstemperatur

–40°C to +70°C

Schutzart

–IP65 (DIN EN 60529)

Erdung

Ja, integrierte Lösung

RoHS-Konformität

RoHS EU-Richtlinie 2011/65/EU

REACH-Konformität

REACH-Verordnung 1907/2006/EG

Zertifizierung

IEC 60529; (EG) Nr. 765/2008; (EU) 2023/956

Nennspannung

Mechanisch (nicht der elektrischen Zertifizierung unterliegend)

Häufig gestellte Fragen

Tragarmsysteme sind dafür ausgelegt, HMI-Panels, Bedienschnittstellen, Tastaturen und Steuergeräte sicher zu montieren und zu positionieren. Sie ermöglichen eine ergonomische Bedienung, flexible Bewegung und stabile Positionierung in industriellen Umgebungen.

Welche Gewichtslasten können die verschiedenen Serien bewältigen?
TA050-Serie: Bis zu ~50 kg TA080-Serie: Bis zu ~80 kg
TA130-Serie: Bis zu ~130 kg Lastüberprüfung auf
Anfrage verfügbar.

Ja. Alle XINDUX-Tragarmsysteme und -Panels sind IP65-zertifiziert, einschließlich Verbindungen und Kupplungen.

Ja. Unsere Arme nutzen ein vollständig kabelfreies Erdungssystem über integrierte Erdungsschrauben in Panel-Kupplungen und Wandhalterungen. Dadurch entfallen interne Erdungsdrähte und die Montage wird vereinfacht.

Obere Montage (vertikale Zuführung von oben)
Untere Montage (vertikale Zuführung von unten)
Seitliche Montage
Standfüße / Kiosk-Systeme

Standardlängen: 250 / 500 / 750 / 1000 / 1250 / 1500 / 2000 mm Kundenspezifisch bis zu 4 Metern möglich.

Wir konstruieren kundenspezifische Gehäuse, Tastaturen, Joystick-Platten und Branding-Module.

Aluminium 6000

Standard RAL7035. Optional RAL9005 oder jedes RAL auf Anfrage.

STEP- + 2D-Zeichnungen verfügbar, einschließlich vereinfachter Multibody-STEP-Dateien.

Erhältlich als vormontierte Einheit, als Teilbausätze oder als Einzelkomponenten.

Lagerbestand: 1 Woche – Sonderanfertigung/Montage: 2–4 Wochen – Sonderpanels: 4–6 Wochen

Maschinenbau, Automatisierung, Verpackung, CNC, Medizintechnik, Reinraum, Energie, Prozessindustrie.

Dämpfungsprofile, verstärkte Verbindungen, Gummilager, Stabilisierungsoptionen.

Panelgewicht, Reichweite, Montage, Mobilität, Umgebung. Wir unterstützen Sie bei der vollständigen Auslegung.
